State-Machines

Im Folgenden behandeln wir zunächst einfache State-Machines diese sind keine objekt-orientierten Behavioral Patterns im Sinne der Design Patterns

State-Machines

Herausforderung

• In Abhängigkeit vom Systemzustand erwarten wir unterschiedliches Verhalten z.B.
  • das GUI (Graphical User Interface) soll andere Dinge anzeigen
  • solange noch keine Geräte eingetragen sind, soll aufgefordert werden, ein Gerät anzulegen, ansonsten soll eine Liste der Geräte angezeigt werden
  • beim (Neu-)Start einer Software müssen Variablen deklariert und initialisiert werden sowie Pakete geladen werden
• Einfache Systeme lassen sich meist durch Ihre Zustände und deren Übergänge beschreiben
• Durch die Beschreibung als State-Machine können wir das Verhalten des Systems sauber trennen und die Implementierung vereinfachen

Beispiel

Implementierung eines Cola-Automaten

• Der Automat startet im Zustand Auswahl anfordern
• Der Automat kann in den Zustand Bezahlung anfordern wechseln
• Wird die geforderte Summe erreicht, wechselt der Automat in den Zustand Ware ausgeben
• Ist die Ausgabe abgeschlossen, wechselt der Automat wieder in den Zustand Auswahl anfordern
• Wird die Bezahlung abgebrochen, wechselt der Automat in den Zustand Rückgeld herausgeben und dann wieder in den Zustand Auswahl anfordern

State-Machines

(Deterministic) Finite State Machine (Endlicher Automat)

• Dieser Ansatz basiert auf der Theorie der formalen Sprachen
• Eine DFSM beschreibt ein System mit endlich vielen Zuständen beschreibt
• Eine DFSM ist ein 5-Tupel mit
  • Endlicher Zustandsmenge
  • Endliches Eingabealphabet
  • Endlicher Startzustand
  • Endlicher Endzustandsmenge
  • Übergangsfunktion

State-Machines

In der Theorie der formalen Sprachen

• ,
• ,
• Akzeptiert (endet in )
  • 1, 11, 01101, 11001
• Akzeptiert nicht (endet nicht in )
  • 0, 10, 10100, 01001
• Anwendung
  • Parser, z.B. jede ( wird durch ) geschlossen
  • Regular Expressions

State-Machines

In der Programmierpraxis

• Die Knoten stellen Systemzustände dar. Innerhalb dieser Zustände muss das Systemen nicht statisch sein (z.B. kann während dem Systemzustand Bezahlung anfordern Münzgeld eingeworfen werden)
• Die gerichteten Kanten stellen Übergänge zwischen den Zuständen dar, die durch Events und Bedingungen ausgelöst werden
• Die Systemzustände können nur in festgelegten Reihenfolgen durchlaufen werden
• Ein Endzustand ist optional

Implementierung einer einfachen State Machine im UI

Beispiel example_states.py

Implementierung einer einfachen State Machine im UI

Beispiel example_states.py

• zunächst wird das Verhalten in den Zuständen definiert. Wir speichern den aktuellen Zustand in der Session-Variable state
• Da das steamlit-Skript bei jedem Aufruf neu ausgeführt wird, können wir die state variable so zwischen den Aufrufen speichern


Implementierung einer einfachen State Machine im UI

Beispiel example_states.py

import streamlit as st
import time

# Initialize state
if "state" not in st.session_state:
    st.session_state["state"] = "state_start"

elif st.session_state["state"] == "state_start":

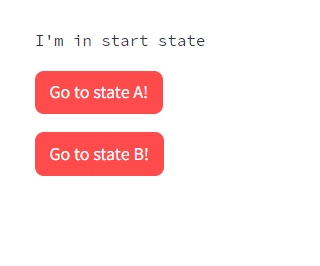

    st.text("I'm in start state")
    # A callback function triggers a rerun of the script
    st.button("Go to state A!", type="primary", on_click= go_to_state_a)
    st.button("Go to state B!", type="primary", on_click= go_to_state_b)


elif st.session_state["state"] == "state_a":
    st.text("I'm in state A")
    st.button("Go to exit state!", type="primary", on_click= go_to_state_exit)

elif st.session_state["state"] == "state_b":
    st.text("I'm in state B")
    time.sleep(3)
    # With the rerun function we can rerun the script after a given time
    go_to_state_exit()
    st.rerun()


elif st.session_state["state"] == "state_exit":
    st.text("I'm in exit state")
    st.button("Restart!", type="primary", on_click= go_to_state_start)

Implementierung einer einfachen State Machine im UI

Übergänge zwischen den Zuständen

• Im State state_b wird nur ein Text angezeigt und nach 3 Sekunden wird der Zustand auf state_exit gesetzt
• die Funktion go_to_state_exit() setzt den Zustand auf state_exit
• mit st.rerun() wird das Skript neu ausgeführt


def go_to_state_exit():
    st.session_state["state"] = "state_exit"
...
elif st.session_state["state"] == "state_b":
    st.text("I'm in state B")
    time.sleep(3)
    go_to_state_exit()
    st.rerun()

Implementierung einer einfachen State Machine im UI

Übergänge mit Callbacks (Rückruffunktionen)

• Eine Funktion, die als Parameter einer anderen Funktion übergeben wird
• Die übergebene Funktion wird dann innerhalb der anderen Funktion aufgerufen, wenn bestimmte Bedingungen erfüllt sind (z.B. Button geklickt)
• Häufig in Graphischen Benutzeroberflächen verwendet und durch das Framework implementiert (im Fall von streamlit wird dabei automatisch das Skript neu ausgeführt)

def go_to_state_exit():
    st.session_state["state"] = "state_exit"

...
elif st.session_state["state"] == "state_a":
    st.text("I'm in state A")
    st.button("Go to exit state!", type="primary", on_click=go_to_state_exit)

Callbacks (Rückruffunktionen)

Beispiel

• Callbacks sind nicht auf UI-Elemente beschränkt, sondern können überall verwendet werden

def main_function(x, callback):
    # Perform some operation
    result = x * 2

    # Call the callback function with the result
    callback(result)

def callback_function_a(result):
    print(f"The result is: {result}")

def callback_function_b(result):
    print(f"THE RESULT IS: {result}!!!")

# Example usage
main_function(5, callback_function_a)
main_function(5, callback_function_b)

Callbacks (Rückruffunktionen)

Verwandte Design Patterns

• Inversion of Control: Die Kontrolle über den Programmablauf wird an eine andere Komponente übergeben, welche nur dazu da ist zu entscheiden, wann welche Callback-Funktion aufgerufen wird. Die Callback-Funktionen selbst implementiert was gemacht wird
• Da der Programmablauf nicht mehr zentral vom Server gesteuert wird, wird von einer umgekehrten Kontrolle gesprochen
• Ein Beispiel ist auch der Listener (Beobachter-Muster). Hierbei wird ein Systemzustand überwacht (z.B. wurde mit dem User Interface interagiert) und bei gewissen Events eine Callback-Funktion aufgerufen

State Machine

Mikrocontroller - microcontroller_sm.c

• In der Programmierung von Mikrocontrollern werden State Machines häufig verwendet
• Die State Machine wird in einer Endlosschleife ausgeführt

#include <stdio.h>
#include "timing.h" //header that contains fictitious get_time_ms()

typedef enum State { ST_START, ST_STATE_A, ST_STATE_B, ST_STATE_EXIT } State;

State state = ST_START;
int start_wait_b;

void main(){
    start_wait_b = get_time_ms();
    while(1){
        switch(state){
            case ST_START:
                printf("I'm in start state - Loading initial data\n");
                state = ST_STATE_A;
                break;
            case ST_STATE_A:
                printf("I'm in state A - Sending data somewhere\n");
                state = ST_STATE_B;
                start_wait_b = get_time_ms(); //Reset wait time for state B
                break;
            case ST_STATE_B:
                printf("I'm in state B - Waiting without blocking\n");
                if(get_time_ms() - start_wait_b > 30000){
                    state = ST_STATE_EXIT;
                    start_wait_b = get_time_ms();
                }
                break;
            case ST_STATE_EXIT:
                printf("I'm in exit state - exiting gracefully\n");
                state = ST_START;
                break;
        }
    }
}

Aufgabe: UI eines Cola-Automaten

Aufgabenstellung

• Implementieren Sie die State Machine eines Cola-Automaten in streamlit
• (einfach): Nutzen Sie als Grundlage die State Machine aus example_states.py und verwenden Sie nur st.button und st.text
• (herausfordernd) nutzen sie Sie UI-Elemente aus cola_without_states.py um ein realistischeres UI zu erstellen

Aufgabe: UI eines Cola-Automaten

Musterlösung cola_with_states_simple.py

• Wo weicht die Implementierung von der Grafik ab?
• Warum ist diese Anwendung nur schwer zu warten?

Musterlösung cola_with_states.py

• Was könnte man hier verbessern?

State Pattern

In der OOP

• Es gibt auch ein State Pattern in der Objektorientierten Programmierung
• Hierbei ändert sich das Verhalten eines Objekts, wenn sich sein interner Zustand ändert
• Siehe Shvets 2019

State Pattern

Beispiel state_pattern_document_naive.py

• Naiver Ansatz: mit if-Abfragen den Zustand des Dokuments abfragen und das Verhalten ändern
• die publish()-Methode ändert das Verhalten des Dokuments in Abhängigkeit vom Zustand und dem Benutzer-Typ
• die Conditionals können schnell sehr komplex werden

  class Document:
      def __init__(self):
          self.state = "draft"

      def publish(self, current_user):
          if self.state == "draft":
              if current_user.role == "user":
                  self.state = "moderation"
              elif current_user.role == "admin":
                  self.state = "published"
          elif self.state == "moderation":
              if current_user.role == "admin":
                  self.state = "published"
          elif self.state == "published":
              pass  # Do nothing.


State Pattern

Beispiel state_pattern_document.py

from abc import ABC

class State(ABC):
    @abstractmethod
    def publish(self, document, current_user):
        pass

class Draft(State):
    def publish(self, document, current_user):
        if current_user.role == "user":
            document.state = Moderation()
        elif current_user.role == "admin":
            document.state = Published()

class Moderation(State):
    def publish(self, document, current_user):
        if current_user.role == "admin":
            document.state = Published()

class Published(State):
    def publish(self, document, current_user):
        pass  # Do nothing.

class Document:
    def __init__(self):
        self.state = Draft()

    def publish(self, current_user):
        #self == the current document!
        self.state.publish(self, current_user)
